数控算图app

数控算图是一款实用的数字模拟计算工具，能够对多种几何图形进行快速数值分析。用户只需选择对应的物体模型并输入参数，即可自动得出所需计算结果。该软件适用于加工编程和数学教学场景，操作简便，计算结果准确，方便工程人员和学习者随时使用。

数控算图app介绍

该工具专为数控编程中的图纸分析设计，可高效完成倒圆、倒角等几何要素的计算，并进一步得出内外切削时的刀具圆弧补偿轨迹与坐标数据。通过输入已知几何元素，软件会自动绘制对应图形，同时计算出未知元素的坐标点、直线角度、圆弧起止角度及长度等关键参数。它不仅为数控加工提供技术支持，也可应用于数学教学领域。

数控算图手机版特点

1、快速完成参数计算，输入已知数据后自动得出未知参数；

2、根据实际需求灵活选择计算内容，确保数据结果的准确性；

3、随时打开软件输入数值即可启动计算流程；

4、依据提供的数据自动生成对应图形，便于直观查看数值关系。

数控算图软件特色

采用清晰的计算逻辑与简洁的操作界面，成为数控加工人员的实用辅助工具；支持按用户需要输出全部几何参数；专为编程过程中的倒圆倒角计算设计，同步生成对应几何图形。

数控算图怎么用

输入输出方法：

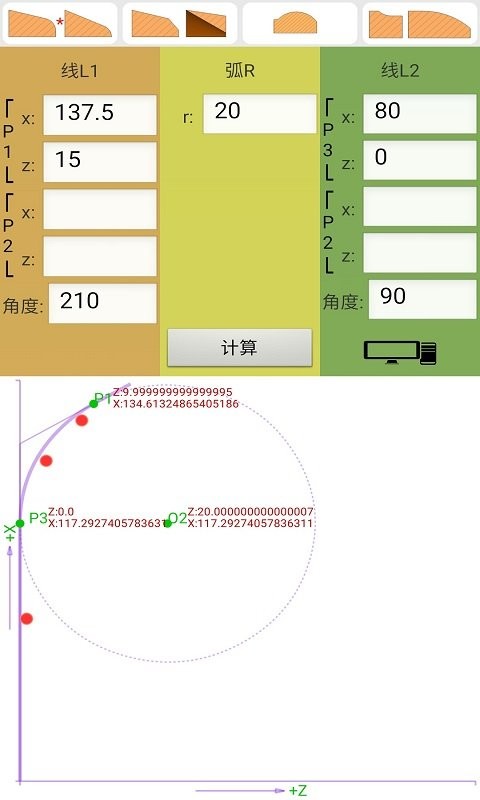

软件基于三元素计算原理开发。以倒圆计算为例，需要输入两条直线和中间圆角共三个元素，最终输出对应的三个元素计算结果。

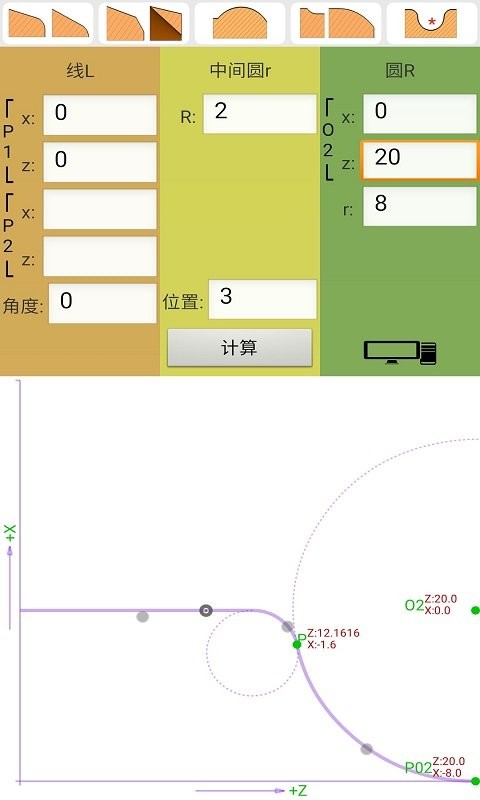

软件包含多个功能模块。用户通过顶部图形按钮选择功能，被选中的按钮会显示星号标识。当模块包含子功能时会显示左右箭头，重复点击同一按钮可切换子功能，输入参数区会随功能动态调整。箭头所指图标代表当前使用功能。

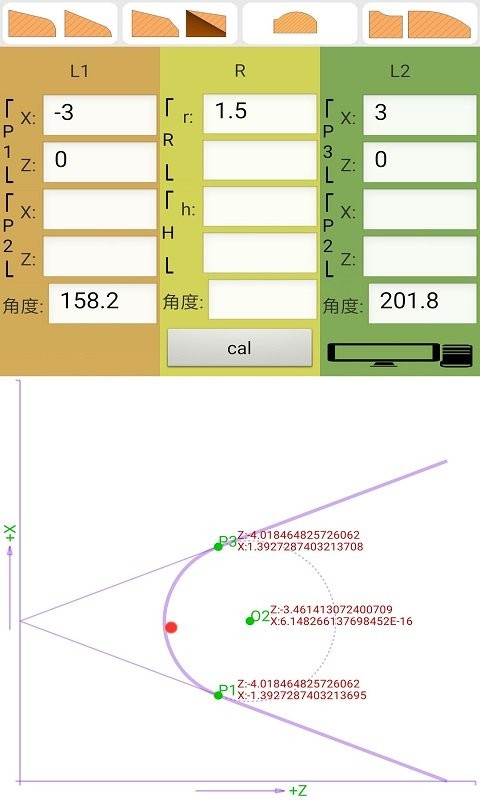

用户可在图纸任意位置设定xz坐标系原点（见图3），x轴向上为正方向，z轴向右为正方向，后续坐标输入均以此坐标系为基准。输出结果也参照此坐标系。例如可按照数控编程坐标系设定坐标位置，便于直接读取编程数据。

1.线（l1、l2）的输入方式：

a）两点输入法：通过输入线l1上p1、p2两点的x、z坐标值完成直线定义。在车削计算中需注意x轴应输入半径值。采用此方法时直线角度值无需填写，输入框保持空白；

b）点+角度法：输入一个点的x、z坐标及从该点射出的直线角度。以输入点为基准计算角度，z轴正方向为0°，逆时针方向为正值。角度取值范围大于等于0°且小于360°。如图3所示，绿色标记点为输入点及角度计算基准点。例如通过原点（0,0）向上射出的线段：在p1处输入x=0，z=0，角度值输入90°即可。若射点为交点，则需输入p2坐标，此时角度以p2为基准计算。注意：此情况下另一点坐标不需输入，对应输入框留空。

输出：

完成输入后点击界面中部的“计算”按钮即可生成结果。

结果以图形形式显示在界面下半部分，系统会根据屏幕尺寸自动缩放图形。图形区域内的x、z坐标轴线不一定代表零点位置，但正方向始终保持固定。

输出图中通常包含四个圆点标识：一个灰色圆点和三个红色圆点。这些均为功能按钮，点击后可实现数据输出与功能切换。

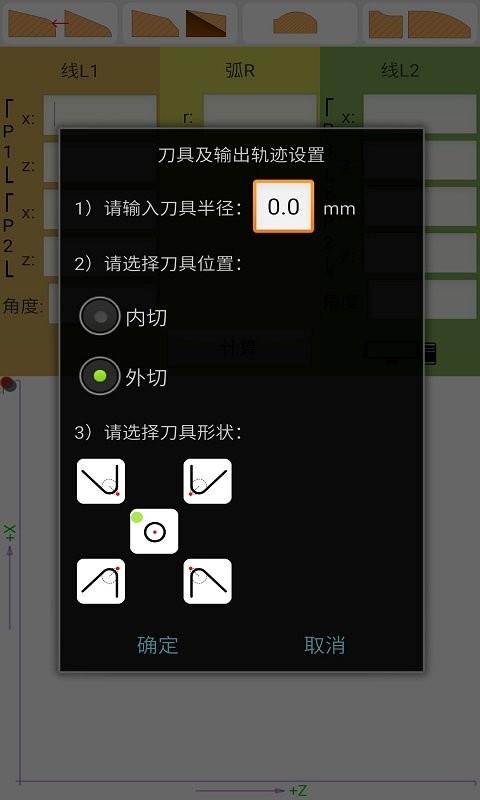

灰色圆点是刀补计算设置按钮，点击后弹出刀具参数对话框，需输入刀具圆弧半径和刀具位置信息；

当灰色圆点显示为圆形时，表示当前输出为设计图纸计算结果。当灰色圆点变为带实体剖面线样式时，表示输出的是刀具补偿后的刀具圆心轨迹。实体剖面线始终位于实物侧，即设计图纸一侧；

从刀具补偿计算状态返回设计图纸计算状态，可直接点击“计算”按钮；

三个红色圆点为参数热点按钮，点击后可输出对应元素的几何参数。输出结果以绿色标识。若输出位置靠近屏幕边缘，结果会集中显示在屏幕中央，用户需自行判断对应关系。弹出窗口会同步显示线的长度、角度等附加参数。

更新日志

v3.7

修复程序闪退问题，更新隐私协议内容；

v3.4

新增功能模块，修复已知程序错误。
