Electric Circuit Studio(手机版电路绘图软件)

手机版电路绘图软件专为电工与电子爱好者设计，集电路绘制、仿真模拟与计算功能于一体。这款工具专业实用且完全免费，能够满足日常学习与工作中的多种需求，帮助用户轻松设计并分析电子电路。喜欢的就在本站下载。

应用简介

该软件是一套用于构建电子电路、进行SPICE仿真和电路计算的综合工具。

软件内置信息中心，提供丰富的资源、连接器引脚资料以及解释基本电学定理与电路的交互式电子书。

它适合所有电子爱好者、学生或对电子产品感兴趣的人群使用。

特色功能

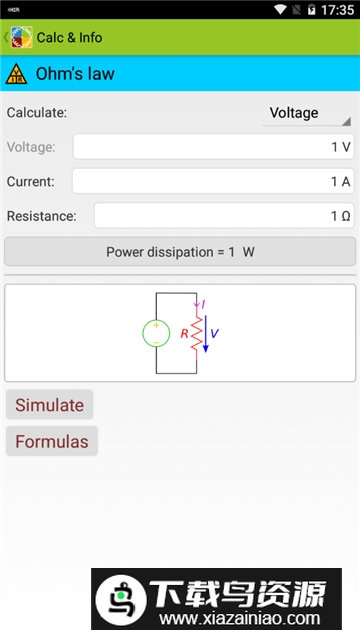

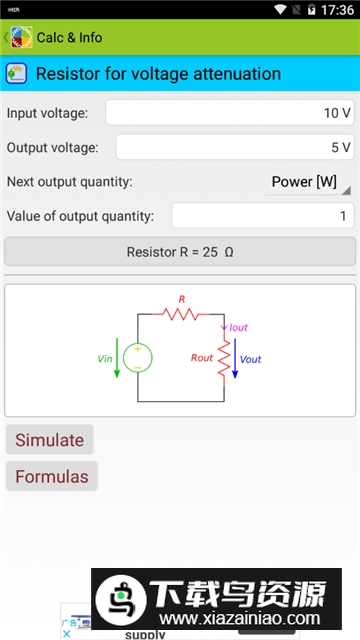

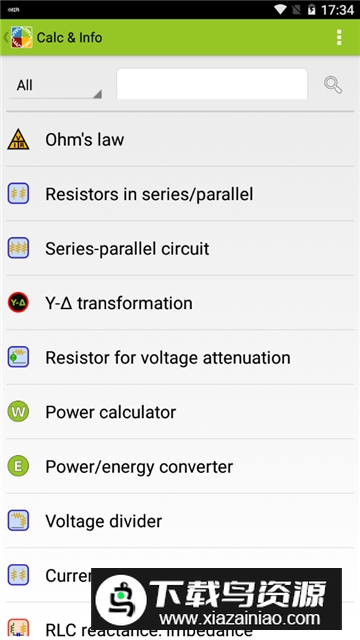

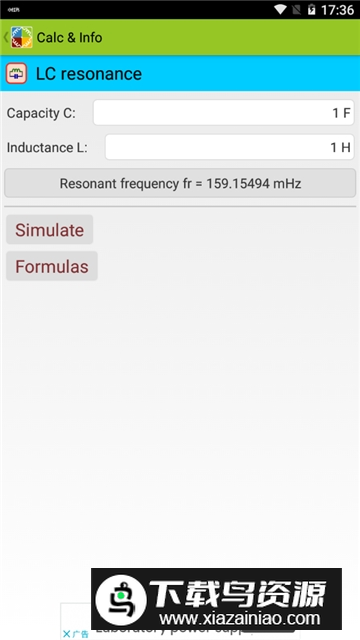

1. 计算器工具：提供欧姆定律、串联/并联电阻计算、串并联电路分析、Y-Delta变换、电压衰减电阻计算、功率计算器、分压器与分流器设计；支持RLC电抗/阻抗、LC谐振、无源滤波器、电容充电、变压器、LED电阻、齐纳二极管、运算放大器相关计算；包含LM317稳压器、555定时器、A/D与D/A转换器、线圈电感、电压降、电阻器颜色代码、SMD电阻器代码、电感器颜色代码、RMS计算器、频率/周期转换器、电池容量转换、电池寿命估算、分贝转换器、PCB走线宽度计算器等实用模块。

2. 连接器引脚排列：涵盖SCART、VGA、DVI、HDMI、Firewire、USB、Thunderbolt、Apple Lightning、Apple基座、RS-232、Sata、eSata、PS/2、ATX电源连接器、SD卡、SIM卡、以太网RJ45、RJ11、RJ14、RJ25、汽车音响ISO10487接口、XLR、LED、Raspberry GPIO等常用接口信息。

3. 资源库：包含电线尺寸、电线绝缘颜色、载流量、电阻率、标准电阻值、电容器代码与容量值、SMD封装尺寸、测量单位、SI前缀、7400系列集成电路资料、常见稳压器型号、逻辑门符号、电气标准符号、USB规格等参考资料。

应用亮点

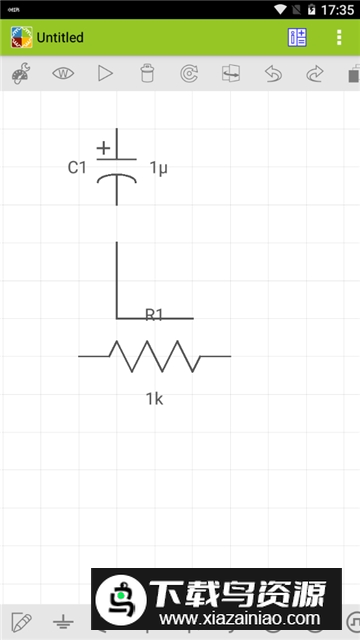

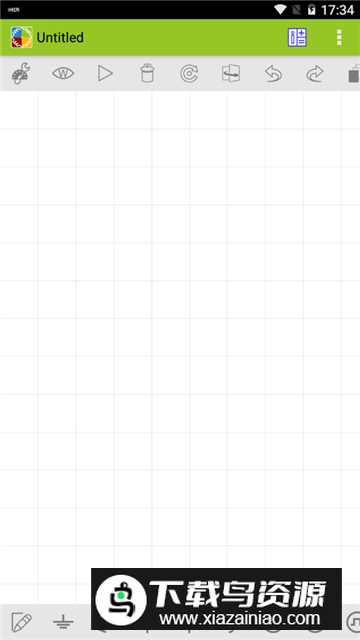

软件集成了原理图编辑器和SPICE仿真器，可便捷地绘制电路并进行仿真分析。

仿真结果以可视化形式呈现，电压和电流数据能以文本或图形方式标注在电路图中；其大小和极性可通过视觉指示器快速识别。

所有结果均可在顶部图表中显示，并支持使用双光标进行详细查看。

软件支持直流、交流和瞬态分析；瞬态分析可重复运行，结果可按用户设定速度连续显示或一次性全部呈现。

在连续显示模式下，可通过调节元件参数实时观察仿真结果的变化。

交流分析中可显示电压和电流的幅度、实部、虚部及相位信息。

原理图编辑器支持撤销与重做操作，可同时处理多个选中元件；除导线外，所有元件均支持文本旋转与翻转。

应用优势

软件不仅包含基础的点、线、面、圆等绘图符号，还预置了大量专业符号，如坐标符号、电路元件符号、化学器皿符号等。

可用于快速绘制数轴、物理电路图、化学仪器示意图，也能设计各类流程图。

软件支持在图中任意添加和修改文字，网格背景辅助功能有助于精准控制图形布局。
