CAD Assistant(手机cad模型转图纸软件安卓版)

在移动设备上处理CAD模型与图纸转换的需求日益增多，一款能够在安卓平台运行的转换工具显得尤为实用。它支持将图片转化为CAD图纸，并具备布局转模型、格式转换及可视化制图等多种功能，全部免费提供下载安装；喜欢的不妨在本站下载。

应用介绍：

这款手机CAD模型转图纸软件是一款离线工具，能够浏览并将三维CAD模型与网格数据进行相互转换。

应用功能：

1. 基础CAD模型查看与转换功能依赖CASCADE技术的CAD数据交换组件实现。

支持读取的文件格式及相关数据包括：

BREP格式，即OCCT原生几何、拓扑与装配结构；

IGES 5.1与5.3版本，可读取几何形状、颜色、顶层对象名称及文件信息；

STEP AP203与AP214版本，支持几何形状、装配结构、颜色、名称、验证属性及文件信息。

用户可通过树状浏览器导航模型的装配结构，根据需要隐藏或显示零部件，以便检查模型；选中子组件或零件后，可查询其具体属性。

整个CAD模型或其中选定的部分、子组件均可导出为任何支持的CAD或网格格式。

2. 网格数据查看功能通过OCCT网格可视化组件实现。

支持的网格格式有：

STL格式，是三维打印领域的实际标准；

PLY格式，能够存储与网格节点和元素关联的数据，适合保存并查看带RGB颜色或标量数据的模型；

OBJ格式，广泛用于三维动画及多数图形应用程序；

JT格式，属于三维CAD数据高效可视化的ISO标准；

glTF格式，是一种开放的三维资产标准。

软件支持以线框、阴影网格或缩小视图查看模型；若网格包含纹理、颜色或标量数据，可根据所选属性以彩色单元形式呈现；对于标量数据，会显示交互式色标，方便用户调整显示数值范围。

应用特色：

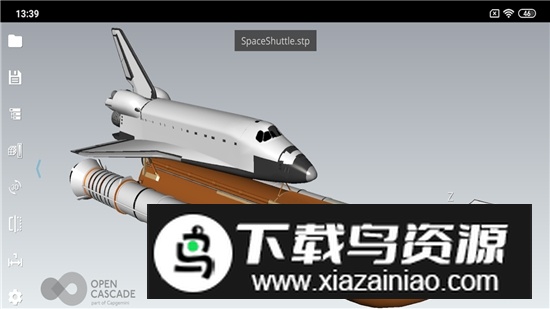

3. 软件已针对多点触控屏设备优化，用户可通过手指手势直观操控三维视图。

左侧工具栏提供适应模型窗口的标准视图选择按钮；设置子菜单可用于访问浏览器、应用选项、文件信息及消息日志。

文件可从本地存储或SD卡中打开；软件与安卓系统集成，支持通过关联应用直接打开相应格式文件，例如点击邮件附件中的STEP文件即可启动。

CAD模型可保存为STEP、IGES或BREP格式；CAD与网格模型也可保存为PLY、STL或OBJ等多边形数据格式；保存对话框还支持将当前视图存为PNG图像；若选择邮件作为目标目录，邮件客户端将自动把保存的文件添加为附件。

应用亮点：

4. 软件已在多种现代平板电脑与智能手机上测试运行，但仅支持横屏方向，在手机上可能操作不便。

应用需要设备支持OpenGL ES 3.0及以上版本，或支持GL_OES_element_index_uint扩展的OpenGL ES 2.0。

5. 部分设备在打开大文件时可能需要较长时间；图形处理器性能较低的设备在显示大型模型时可能响应缓慢；遇到超大规模场景时，系统可能因GPU问题无预警终止应用。通常而言，小于50 MB的文件在所有设备上均可安全打开。
